TBYG8000開關柜
TBYG8000系列智能操控裝置是根據當前中壓系統開關柜技術發展而研發設計的一種新型模塊化、智能型操作測量顯示裝置。產品集主回路模擬圖動態指示、帶電顯示及閉鎖、驗電功能、溫濕度數字實時顯示、自動加熱除濕控制、自動排風降溫控制、斷路器分/合閘狀態指示、接地開關分/合指示、手車位置指示、智能防誤語音提示、人體感應報警提示、回路電量參數測量及母排溫度測量顯示、故障記錄、時鐘指示、手自動儲能、遠程就地切換、分合閘操作等多功能于一體。
TBYG8000系列智能操控裝置裝置以一體化布局配套于開關柜上，大大簡化了開關柜的結構設計，美化了開關柜的布局，完善了開關狀態的指示功能和安全性能。該裝置可用于3-35KV戶內的開關柜上，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜；產品完全符合IEC255-22標準。
選型說明
| 功能及型號 |
TBYG8500A |
TBYG8500B |
TBYG8600 |
TBYG8700 |
TBYG8800 |
TBYG8900 |
| 動態模擬圖 |
● |
● |
● |
● |
● |
● |
| 語音提示 |
● |
● |
● |
● |
● |
● |
| 帶電顯示及閉鎖 |
● |
● |
● |
● |
● |
● |
| 驗電功能 |
|
|
● |
● |
● |
● |
| 溫濕度固定控制 |
● |
|
|
|
|
|
| 溫濕度LED顯示 |
|
● |
|
|
|
|
| 溫濕度LCD顯示 |
|
|
● |
● |
● |
● |
分/合閘儲能遠方/就地、
柜內照明操作 |
● |
● |
● |
● |
● |
● |
| 預分、預合閃光指示 |
● |
● |
● |
● |
● |
● |
| 分合閘回路完好指示 |
● |
● |
● |
● |
● |
● |
主回路電流、電壓、功率
等電力參數測試及顯示 |
|
|
|
|
● |
● |
| 觸頭、電纜接頭在線測溫 |
|
|
|
● |
|
● |
| 人體感應探頭 |
|
|
● |
● |
● |
● |
| 通訊RS485 |
選配 |
選配 |
選配 |
選配 |
選配 |
選配 |
| 分合閘回路電壓數值顯示 |
|
|
選配 |
選配 |
選配 |
選配 |
技術參數
一次模擬圖：
根據用戶的一次方案圖、電壓等級（35KV為黃色、10KV為絳紅色、6KV為藍色、3KV為綠色）制作面膜，將斷點部分（如斷路器、手車位置、接地刀、彈簧儲能等）用動態指示模塊表示，構成實時動態指示，從而帶給操作者更清晰，直觀、準確的狀態信息。
如：a、斷路器分閘/合閘指示
b、預分/預合閃爍指示
c、接地刀閘指示
d、彈簧儲能指示
e、工作/試驗位置指示
f 、隔離刀分/合指示
語音提示：
a、斷路器合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分?jǐn)嗦菲?rdquo;
b、接地刀合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分接地刀”
c、斷路器合閘狀態，接地開關合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分?jǐn)嗦菲骱徒拥氐?rdquo;
d、當柜體主回路送電時，柜前有人停留時，語音提示“本柜主回路已帶電”（帶人體感應產品有此功能）
操作功能：
a、分/合閘操作 b、手儲/自儲操作
c、遠方/就地操作 d、柜內照明操作
帶電顯示功能：
a、LED啟輝電壓（KV）：額定電壓 *（0.15～0.65）
b、閉鎖啟控電壓（KV）：額定電壓 * 0.65以上
c、當三相同時不帶電時，閉鎖燈解除燈亮，啟動電磁鎖動作
溫濕度數字控制功能：
2路溫濕度傳感器輸入，可顯示現場的溫濕度數值，并且用戶可根據需要自行設置加熱/除濕/降溫的上下限，來控制加熱/除濕/降溫
輸出負載，當環境溫度≥50度時，無條件停止加熱，防止過熱損傷；加熱/除濕/降溫輸出負載斷線或損壞時，有斷線報警輸出功能。
柜內交直流電源自動切換：
工作電源為雙電源自動切換，直流供電斷開時，交流電源及時工作，保證在設備檢修停電時，裝置部分功能仍然工作，如：柜內照明、溫濕度控制、語音提示、閉鎖解除功能等。（注：此功能只有JCG9600以上產品有）
觸頭、電纜搭接頭測溫功能：
可在線測量觸頭，電纜搭接頭溫度，量程：-20℃～150℃, 精度：+ 2℃（注：此功能只有JCG9700產品有）
人體感應探頭：
當有人站在柜前停留時，自動啟動柜內照明，液晶屏背光亮，送電時帶有語音提示，操作者離開后，自動停止。
測量功能：
監測三相電流、電壓、有功功率、無功功率、頻率，精度0.5級。
通訊功能：
RS485接口具備遠方通訊功能。
模擬量輸出功能：
可編程變送輸出4-20mA使其具備與DCS控制系統接口功能。

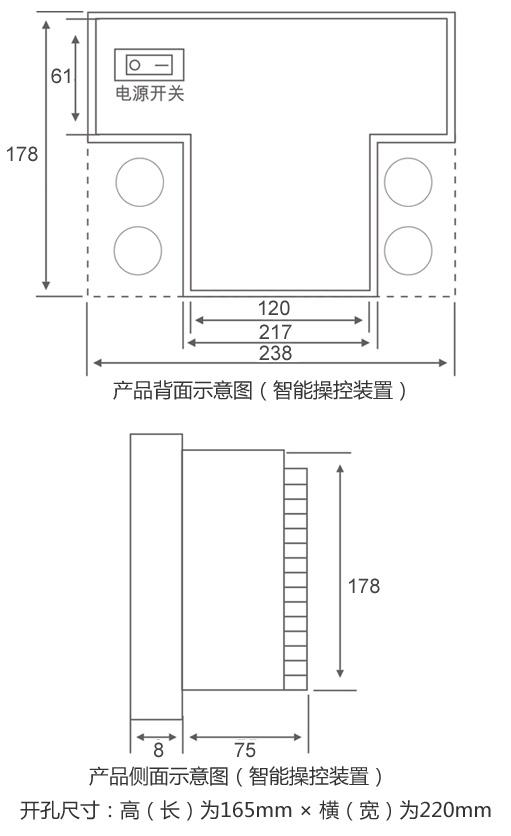

尺寸圖
